產(chǎn)品列表
- 管道系列高耐磨性高彎曲強(qiáng)度尼龍610
- 磨料線用PA610
- PA1010 +10X 增韌尼龍1010 改性
- PA1010 +5X 增韌尼龍1010改性
- PA1010+25GF+M10 加10%礦物質(zhì) 加25%玻纖 礦物質(zhì)改性增強(qiáng) 尼龍1010
- PA1010+15GF+M15 加15%礦物質(zhì) 加15%玻纖 增強(qiáng) 尼龍1010 礦物質(zhì)改性
- PA1010+10GF+M15 礦物質(zhì)增強(qiáng)尼龍1010 加10%玻纖改性
- PA1010+30%GF玻纖改性尼龍?jiān)鰪?qiáng)
- 尼龍 PA1012 原料樹脂
- PA6/66/1010共聚尼龍
推薦文章
相關(guān)技術(shù)
相關(guān)應(yīng)用
- 尼龍PA6 耐磨尼龍+二硫化鉬（MOS2）改性尼龍
- PA6 專用注塑級(jí)尼龍 外觀優(yōu)良 成型周期快
- PA66食品級(jí)尼龍用于勺子
- PA66尼龍 玻纖增強(qiáng)50%改性 可代替部分金屬
- PA66 耐磨尼龍+聚四氟乙烯(PTFE)改性加工自潤滑效果好 耐磨效果更優(yōu)越
- 玻纖增強(qiáng)30% PA66 溴系阻燃V0級(jí)尼龍 可代替杜邦FR50
- 輸送帶采用耐油耐堿性能好的尼龍612
- PA612尼龍用于日用絲和磨砂絲
- 尼龍PA1010應(yīng)用于螺帽加工-特殊參數(shù)解決扭力及抗彎強(qiáng)度問題
- 尼龍PA66增強(qiáng)卡扣產(chǎn)品案例
金牌供應(yīng)商 品質(zhì)首選
- 天津谷騏科技有限公司
- 地址：天津市和平區(qū)衛(wèi)津路財(cái)富大廈B11層
- www.www.xdbaojie.com
介紹PA66原料的幾種制備方法
人氣：
發(fā)表時(shí)間：2022-12-30 14:14:52

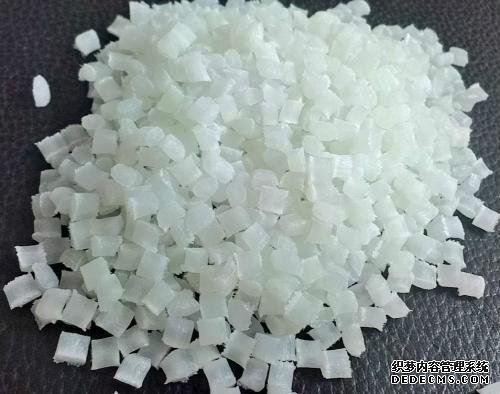

介紹PA66原料的幾種制備方法：
（1） 水溶液法
以水為溶劑，以等當(dāng)量的己二胺和己二酸在水溶液中進(jìn)行中和反應(yīng)，得到50%的尼龍-66鹽溶液。
將純己二胺用軟水配成約30%的水溶液，加入反應(yīng)釜中，在40～50℃、常壓和攪拌下慢慢加入等當(dāng)量的純己二酸，控制pH值在7.7～7.9。在反應(yīng)結(jié)束后，用0.5%～1%的活性炭凈化、過濾，即可得到50%的尼龍-66鹽水溶液。成鹽反應(yīng)為放熱反應(yīng)，為此必須將反應(yīng)熱以外循環(huán)水冷卻除去，同時(shí)為防止尼龍-66鹽與空氣接觸而被氧化，在生產(chǎn)系統(tǒng)中充以氮?dú)獗Ｗo(hù)。在真空狀態(tài)下，將50%的尼龍-66鹽水溶液經(jīng)蒸發(fā)、脫水、濃縮、結(jié)晶、干燥，即可得到固體尼龍-66鹽。一般每噸尼龍-66鹽（100%）消耗己二胺（99.8%）522.64kg，己二酸（99.7%）561.9kg。

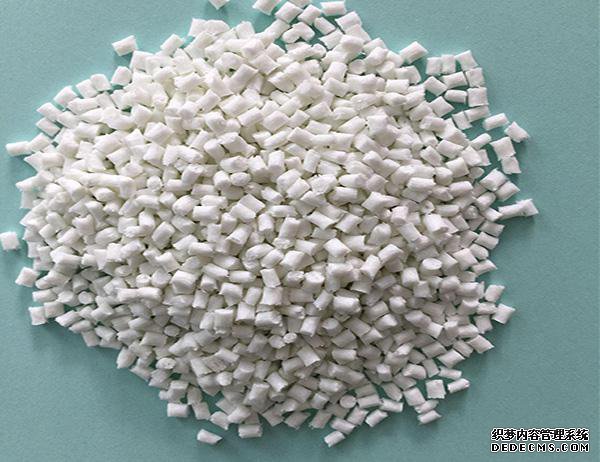

（2） 溶劑結(jié)晶法
以甲醇或乙醇為溶劑，經(jīng)中和、結(jié)晶、離心分離、洗滌，制得固體尼龍-66鹽。氨基和羧基經(jīng)中和后形成菱形無色結(jié)晶鹽，并有熱量放出。
純己二酸溶解于4倍質(zhì)量的溶劑（乙醇）中，完全溶解后，移入帶攪拌的中和反應(yīng)器并升溫到65℃，慢慢加入配好的己二胺溶液，控制反應(yīng)溫度在75～80℃。在反應(yīng)終點(diǎn)有白色結(jié)晶析出，繼續(xù)攪拌至反應(yīng)完全。冷卻并過濾，用乙醇洗滌數(shù)次除去雜質(zhì)。最后經(jīng)離心分離后尼龍PA66鹽的總收率可達(dá)99.5%以上。一般每噸尼龍-66鹽耗己二胺0.46t，己二酸0.58t，乙醇0.3t。
以水為溶劑，以等當(dāng)量的己二胺和己二酸在水溶液中進(jìn)行中和反應(yīng)，得到50%的尼龍-66鹽溶液。
將純己二胺用軟水配成約30%的水溶液，加入反應(yīng)釜中，在40～50℃、常壓和攪拌下慢慢加入等當(dāng)量的純己二酸，控制pH值在7.7～7.9。在反應(yīng)結(jié)束后，用0.5%～1%的活性炭凈化、過濾，即可得到50%的尼龍-66鹽水溶液。成鹽反應(yīng)為放熱反應(yīng)，為此必須將反應(yīng)熱以外循環(huán)水冷卻除去，同時(shí)為防止尼龍-66鹽與空氣接觸而被氧化，在生產(chǎn)系統(tǒng)中充以氮?dú)獗Ｗo(hù)。在真空狀態(tài)下，將50%的尼龍-66鹽水溶液經(jīng)蒸發(fā)、脫水、濃縮、結(jié)晶、干燥，即可得到固體尼龍-66鹽。一般每噸尼龍-66鹽（100%）消耗己二胺（99.8%）522.64kg，己二酸（99.7%）561.9kg。
以甲醇或乙醇為溶劑，經(jīng)中和、結(jié)晶、離心分離、洗滌，制得固體尼龍-66鹽。氨基和羧基經(jīng)中和后形成菱形無色結(jié)晶鹽，并有熱量放出。
純己二酸溶解于4倍質(zhì)量的溶劑（乙醇）中，完全溶解后，移入帶攪拌的中和反應(yīng)器并升溫到65℃，慢慢加入配好的己二胺溶液，控制反應(yīng)溫度在75～80℃。在反應(yīng)終點(diǎn)有白色結(jié)晶析出，繼續(xù)攪拌至反應(yīng)完全。冷卻并過濾，用乙醇洗滌數(shù)次除去雜質(zhì)。最后經(jīng)離心分離后尼龍PA66鹽的總收率可達(dá)99.5%以上。一般每噸尼龍-66鹽耗己二胺0.46t，己二酸0.58t，乙醇0.3t。
關(guān)于介紹PA66原料的幾種制備方法的信息，請(qǐng)撥打免費(fèi)電話：4008-118-928 進(jìn)行溝通咨詢，技術(shù)手機(jī)同微信：18621317168 歡迎你的來電交流！
