產(chǎn)品列表
- PA尼龍真空袋有著優(yōu)良的用處
- 尼龍?jiān)?-薄膜生產(chǎn)常用樹(shù)脂
- 玻纖增強(qiáng)尼龍塑料玻纖外露的新方案
- PA610與PA612為何能夠在刷絲行業(yè)大放異彩？
- 無(wú)鹵阻燃尼龍檢測(cè)標(biāo)準(zhǔn)原來(lái)是這樣
- 本文帶你認(rèn)識(shí)塑料行業(yè)的“黑科技”
- 西伯利亞下“塑料雪”？這是塑料污染惹的禍嗎？
- 由朗盛出品以尼龍6為基體原料的新型阻燃熱塑性復(fù)合材料誕生
- 基礎(chǔ)知識(shí)丨改性尼龍?jiān)谧⑺芗凹庸z驗(yàn)術(shù)語(yǔ)
- 迅速掌握尼龍610等五大工程塑料的基本性質(zhì)
- PA6改性尼龍 氮系阻燃V0級(jí)
- PA66增韌尼龍 高抗沖尼龍 耐低溫尼龍代替杜邦ST801
- PA66加33%玻纖增強(qiáng)改性 可代替杜邦70G33L 巴斯夫A3EG6
- PA66 耐磨尼龍+聚四氟乙烯(PTFE)改性加工自潤(rùn)滑效果好 耐磨效果更優(yōu)越
- PA66 玻纖增強(qiáng)15% 溴系阻燃V0級(jí)尼龍用于零部件
- PA1012用于高壓制動(dòng)軟管
- 吸水率低PA612生產(chǎn)工業(yè)刷絲
- PA612尼龍用于高耐磨韌性管道系列生產(chǎn)線
- 輸送帶采用耐油耐堿性能好的尼龍612
- 尼龍PA66增強(qiáng)卡扣產(chǎn)品案例
- 天津谷騏科技有限公司
- 地址：天津市和平區(qū)衛(wèi)津路財(cái)富大廈B11層
- www.www.xdbaojie.com

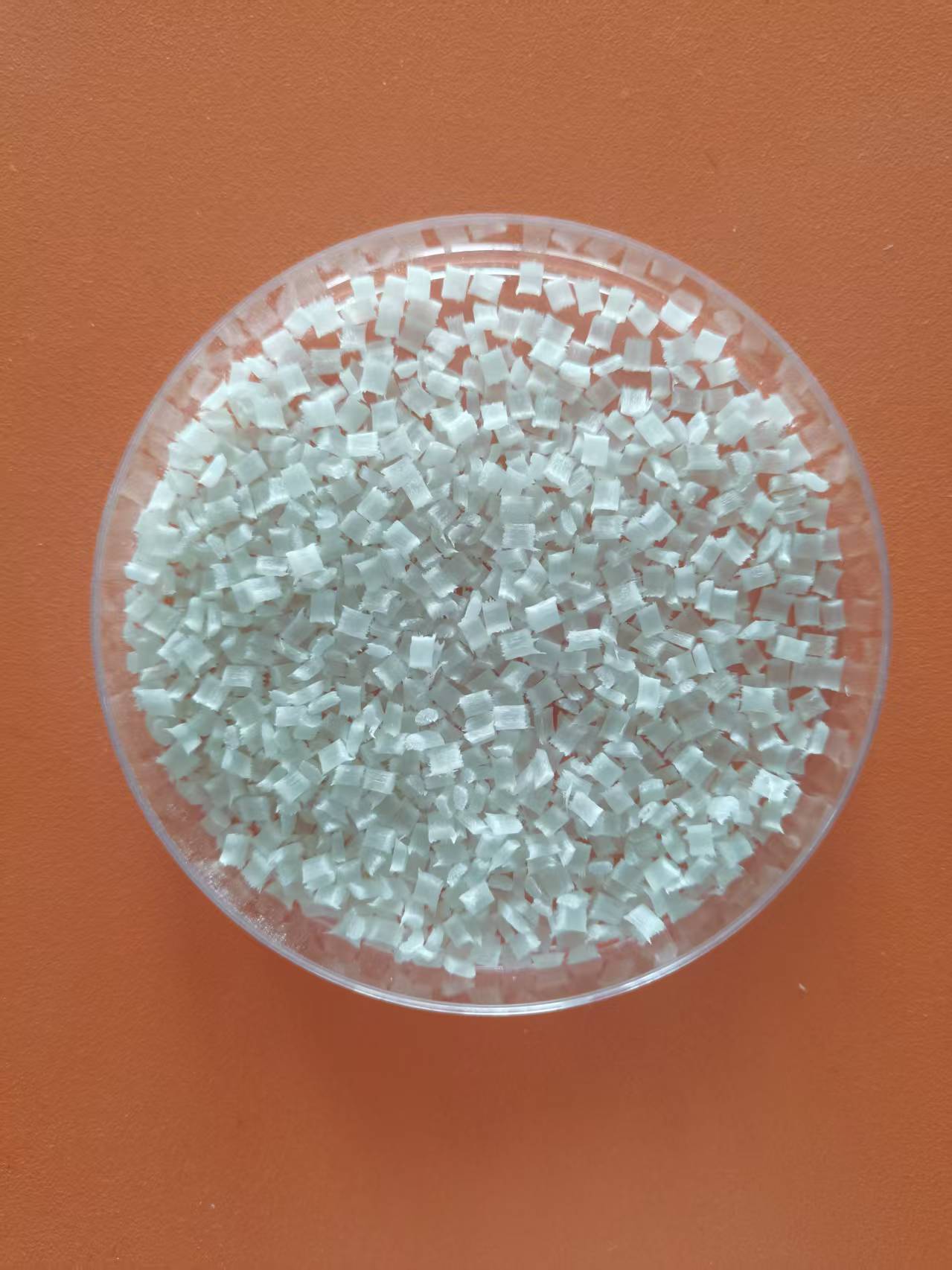

PA66增強(qiáng)尼龍耐溫是多少度？
PA66增強(qiáng)尼龍（特別是玻璃纖維增強(qiáng)）的耐溫性是一個(gè)關(guān)鍵指標(biāo)，其具體數(shù)值會(huì)因增強(qiáng)方式、添加比例、具體牌號(hào)以及測(cè)試標(biāo)準(zhǔn)的不同而有所差異。以下是綜合不同情況下的典型耐溫范圍：
-
長(zhǎng)期使用溫度（連續(xù)使用）：
-
通常在 120°C 至 150°C 之間。
-
在這個(gè)溫度范圍內(nèi)，材料可以在較長(zhǎng)時(shí)間（數(shù)千小時(shí)甚至更長(zhǎng)）內(nèi)保持其主要力學(xué)性能，不發(fā)生嚴(yán)重的熱老化失效。
-
很多工業(yè)應(yīng)用（如汽車引擎艙部件、電動(dòng)工具外殼）的設(shè)計(jì)上限溫度在這個(gè)范圍內(nèi)。
-
-
短期峰值溫度：
-
可以達(dá)到 180°C 至 220°C。
-
材料可以在短時(shí)間內(nèi)（例如幾小時(shí)）承受此溫度而不發(fā)生災(zāi)難性破壞或嚴(yán)重變形，但性能會(huì)顯著下降，且長(zhǎng)時(shí)間暴露會(huì)導(dǎo)致加速老化和性能不可逆損失。
-
-
熱變形溫度（HDT - Heat Deflection Temperature）：
-
這是衡量材料在短時(shí)載荷下抗熱變形能力的關(guān)鍵指標(biāo)。
-
未增強(qiáng)PA66的HDT (1.8MPa)： 約 70°C - 85°C。
-
玻璃纖維增強(qiáng)PA66的HDT (1.8MPa)： 顯著提升！ 通常在 220°C 至 255°C 甚至更高（取決于玻纖含量和牌號(hào)）。
-
注意： HDT是在特定載荷（如1.8MPa或0.45MPa）和短時(shí)間（通常幾十分鐘）測(cè)試下的結(jié)果，不能等同于長(zhǎng)期使用溫度。它反映了材料在受載狀態(tài)下的高溫剛性保持能力。
-
-
熔點(diǎn)：
-
PA66的熔點(diǎn)約為 260°C - 265°C。玻璃纖維增強(qiáng)不會(huì)改變聚合物的熔點(diǎn)，但會(huì)提高材料在接近熔點(diǎn)時(shí)的尺寸穩(wěn)定性（熱變形溫度）。
-
總結(jié)關(guān)鍵點(diǎn)：
-
長(zhǎng)期耐熱（Continuous Use）： 120°C - 150°C (這是設(shè)計(jì)和選材時(shí)最需要關(guān)注的指標(biāo))。
-
短期峰值（Short-Term Peak）： 180°C - 220°C (需謹(jǐn)慎評(píng)估時(shí)間和具體應(yīng)用)。
-
熱變形溫度HDT (1.8MPa)： 220°C - 255°C+ (反映高溫剛性，非長(zhǎng)期耐熱)。
-
熔點(diǎn)： 約260°C - 265°C。
重要影響因素：
-
玻纖含量： 玻纖含量越高，HDT和短期耐熱性通常越好，長(zhǎng)期耐熱性也略有提升。
-
添加劑： 添加耐熱穩(wěn)定劑可以改善長(zhǎng)期熱老化性能。
-
具體牌號(hào)： 不同供應(yīng)商的配方（如玻纖類型、偶聯(lián)劑、添加劑包）會(huì)導(dǎo)致性能差異。
-
測(cè)試標(biāo)準(zhǔn)： 長(zhǎng)期使用溫度的定義（如基于50%性能保持率的時(shí)間）、HDT的測(cè)試載荷（1.8MPa比0.45MPa嚴(yán)苛得多）都會(huì)影響報(bào)告數(shù)值。
-
環(huán)境因素： 是否接觸油、化學(xué)試劑、濕度等，會(huì)顯著影響實(shí)際耐溫表現(xiàn)。
建議：
在進(jìn)行具體應(yīng)用設(shè)計(jì)時(shí)，務(wù)必查閱目標(biāo)材料供應(yīng)商提供的詳細(xì)技術(shù)數(shù)據(jù)表（TDS）。數(shù)據(jù)表中通常會(huì)提供：
-
不同載荷下的熱變形溫度（如 HDT @ 1.8MPa, HDT @ 0.45MPa）。
-
長(zhǎng)期熱老化數(shù)據(jù)（如 UL746B 的相對(duì)溫度指數(shù) - RTI）。
-
熔點(diǎn)。
-
不同溫度下的機(jī)械性能保留率曲線。
不要僅憑HDT一個(gè)數(shù)值來(lái)評(píng)估材料的長(zhǎng)期耐熱能力，HDT遠(yuǎn)高于長(zhǎng)期使用溫度是PA66增強(qiáng)材料的典型特性。對(duì)于高溫應(yīng)用，長(zhǎng)期使用溫度（如RTI或基于老化數(shù)據(jù)的推薦值）是最可靠的選材依據(jù)。
關(guān)于PA66增強(qiáng)尼龍耐溫是多少度？的信息，請(qǐng)撥打免費(fèi)電話：4008-118-928 進(jìn)行溝通咨詢，技術(shù)手機(jī)同微信：18621317168 歡迎你的來(lái)電交流！
